Velenas dažnai vadinamas bet kurio CNC staklių „širdimi“. Šis komponentas yra tiesiogiai atsakingas už pjovimo procesą, o jo parametrai lemia, kaip greitai, kaip giliai ir su kokiomis medžiagomis galima dirbti. Verslininkui, planuojančiam įsigyti savo pirmąją stakles, pasirinkimas tarp skirtingų galios lygių, aušinimo tipų ir pavaros sistemų gali būti iššūkis.
CNC verpstės tipai: mechaninė pavara ir elektrinė verpstė
Pagrindinis verpstės skirstymas pagrįstas tuo, kaip galia perduodama iš variklio į įrankį. Šio skirtumo supratimas yra labai svarbus norint nustatyti staklių grubaus apdirbimo ir apdailos galimybes.
- Diržinės arba krumpliaratinės pavaros velenai: šioje konstrukcijoje variklis yra atskirtas nuo veleno, o galia perduodama diržais arba krumpliaračiais. Tai leidžia pasiekti labai didelį sukimo momentą esant mažam greičiui, o tai labai svarbu apdirbant sunkų plieną. Trūkumai yra ribotas maksimalus greitis ir didesnis triukšmo lygis.

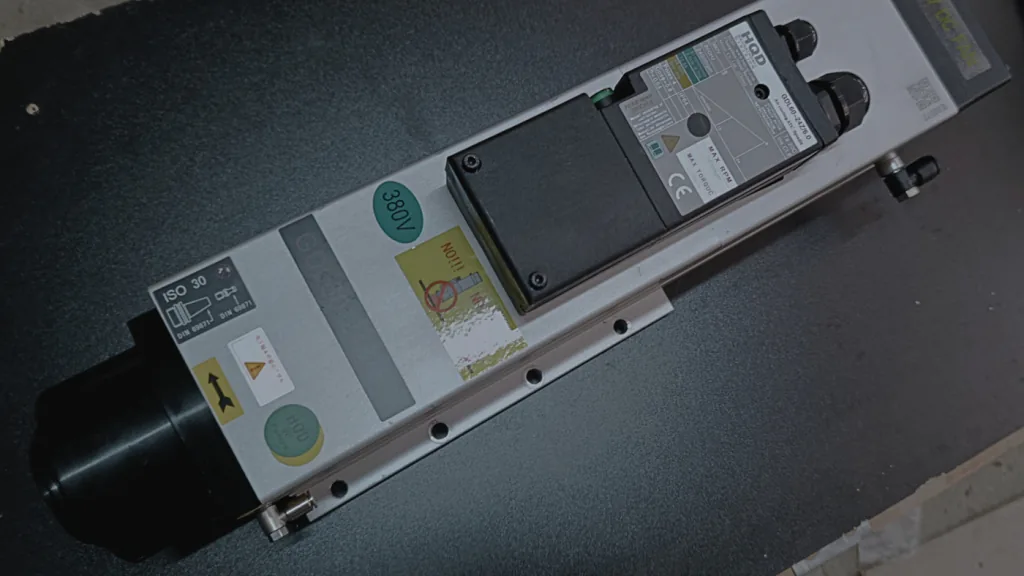

- Elektrosverpstės: Variklis ir verpstė sudaro vieną mazgą, uždarytą bendrame korpuse. Tai standartinė šiuolaikinių frezavimo braižytuvų ir medžio, plastiko ir aliuminio apdirbimo centrų savybė. Elektrosverpstės pasižymi labai dideliu sukimosi greičiu (iki 24 000–60 000 aps./min.), tyliu veikimu ir dideliu tikslumu, nors esant mažam greičiui jų sukimo momentas yra mažesnis.
Aušinimas: oras ar skystis?
Efektyvus šilumos šalinimas nuo veleno tiesiogiai veikia jo tarnavimo laiką ir matmenų stabilumą. Rinkoje dominuoja dvi sistemos:
- Oro aušinimas: Velenas turi integruotą ventiliatorių. Šis sprendimas yra paprastesnės konstrukcijos ir pigesnis eksploatuoti (nėra siurblių, aušintuvų ar skysčių linijų). Jis idealiai tinka medienos apdirbimui MDF arba medienos apdirbimo pramonėje, kur darbas nėra atliekamas nuolat 24 valandas per parą, 7 dienas per savaitę. Trūkumai yra padidėjęs ventiliatoriaus keliamas triukšmas ir sumažėjęs efektyvumas labai karštose patalpose.
- Skysčio (vandens) aušinimas: Aušinimo skystis cirkuliuoja aplink veleną, išsklaidydamas šilumą į išorinį aušintuvą. Ši sistema yra žymiai tylesnė ir efektyvesnė, todėl galima ilgai dirbti esant didelėms apkrovoms, nerizikuojant perkaisti guoliui. Daugelyje profesionalių staklių, pavyzdžiui, „Roboteus“ RBF serijos, standartiškai yra skysčiu aušinami velenai (pvz., 3,2 kW), užtikrinantys stabilų veikimą net ir didelio masto gamyboje.
Kaip pasirinkti CNC veleno galią medžiagai?
Jūsų CNC veleno galia turėtų būti parinkta pagal kiečiausią medžiagą, kurią planuojate reguliariai apdirbti, ir įrankių, kuriuos planuojate naudoti, skersmenį. Per maža galia privers jus sumažinti padavimo greitį, o tai pailgins gamybos laiką ir gali lemti greitesnį pjovimo įrankio susidėvėjimą.
| Veleno galia | Rekomenduojami naudojimo būdai ir medžiagos | Pavyzdiniai įrankiai |
| 0,8 kW–1,5 kW | Graviravimas, lengvas darbas su plastiku, modeliavimas. | Pjovikliai iki 6 mm |
| 2,2 kW–3,2 kW | Standartas MVĮ. Baldų gamyba, faneros, MDF, organinio stiklo ir lengvo aliuminio pjovimas. | Pjovikliai iki 12–16 mm |
| 4,5 kW–7,5 kW | Intensyvi serijinė gamyba, įterpimas, dažnas aliuminio ir kompozitų apdirbimas. | Pjovikliai 16–20 mm+ |
| 9,0 kW+ | Sunkioji pramonė, plieno apdirbimas, greitas pjovimas didelėmis galvutėmis. | Frezavimo galvutės |
Atminkite, kad apdirbant tokias medžiagas kaip mediena ir plastikas, labai svarbus ne tik galia, bet ir didelis sukimosi greitis (APS). Velenai, pasiekiantys 24 000 aps./min., leidžia gauti idealiai lygų, be pridegimo kraštą.
Įvorės (ĮV) – kodėl jos svarbios?
Renkantis veleną, atkreipkite dėmesį į įrankio tvirtinimo standartą. Populiariausia sistema yra ER įvorės. Įvorės dydis (pvz., ER20, ER25, ER32) lemia maksimalų pjovimo veleno skersmenį, kurį galite montuoti. Pavyzdžiui, velenas su ER20 įvore gali montuoti iki 13 mm skersmens įrankius, todėl tai optimalus pasirinkimas daugumai dailidžių dirbtuvių.
Santrauka: Ką pasirinkti?
Nėra vieno „geriausio“ veleno visiems. Jei jūsų įmonė užsiima baldų gamyba ar reklama, optimalus pasirinkimas yra 3,2 kW skysčiu aušinamas elektrinis velenas. Jis užtikrina tylų veikimą, didelį tikslumą ir pakankamas galios atsargas pilniems kartono lakštams pjauti.
„Roboteus“ įmonėje tikime, kad „mašina turi būti pritaikyta procesui, o ne atvirkščiai“. Todėl savo CNC frezavimo stakles, tokias kaip RBF 1325V, konfigūruojame taip, kad jų parametrai, įskaitant efektyvius, skysčiu aušinamus verpstes, iš tiesų sustiprintų jūsų įmonės konkurencinį pranašumą.
